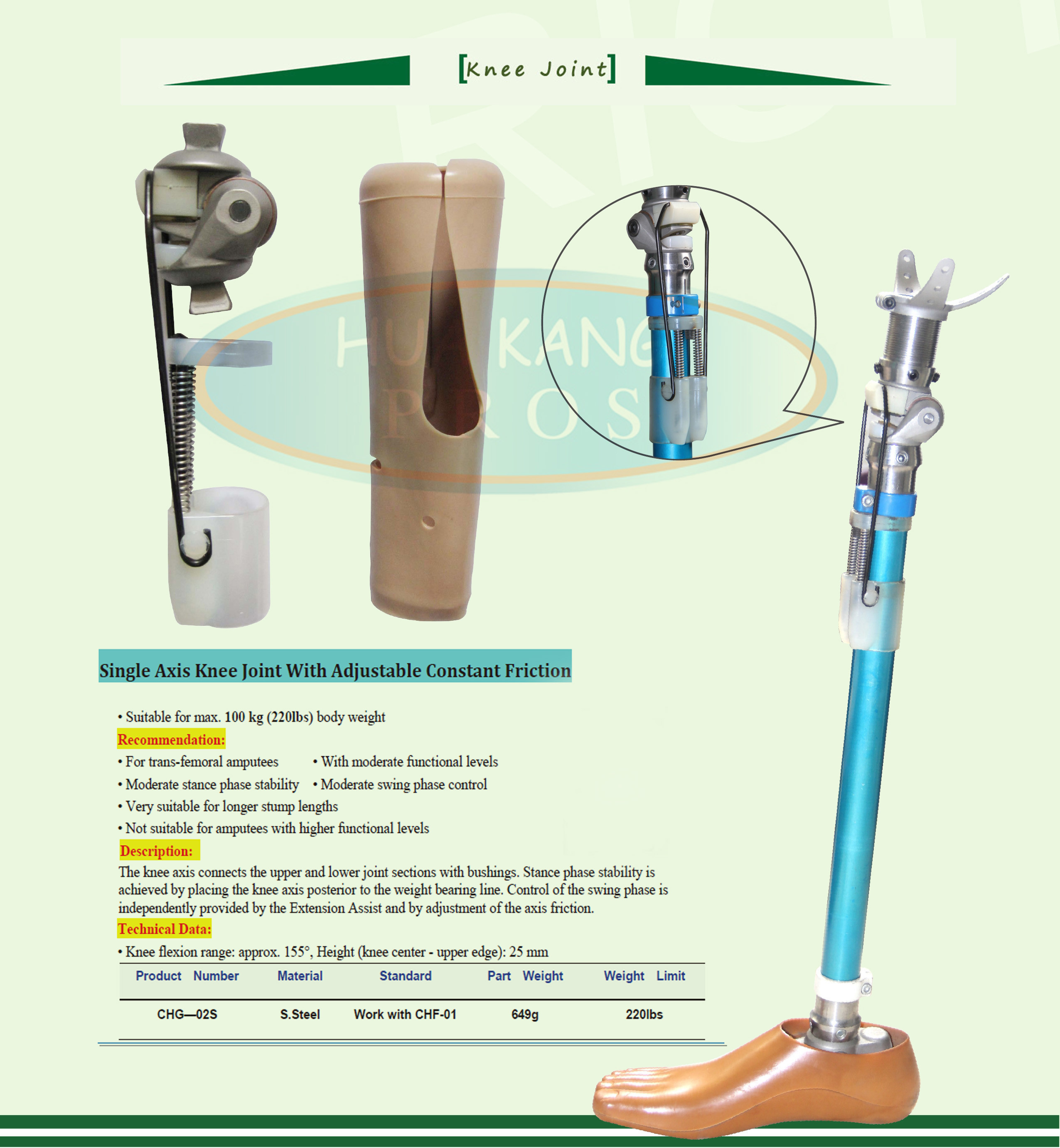

Sola junta de rodilla de AXIS con la carga máxima constante ajustable 100Kg del acero inoxidable de la fricción

• conveniente para el máximo 100 kilogramos de peso corporal

Recomendación:

• para los amputados transporte-femorales

• con los niveles funcionales moderados

• estabilidad moderada de la fase de la postura

• control de fase moderado del oscilación

• muy conveniente para longitudes más largas del tocón

• no conveniente para los amputados con niveles funcionales más altos

Descripción:

El eje de la rodilla conecta las secciones comunes superiores y más bajas con los bujes. Fase de la postura

la estabilidad es alcanzada colocando el trasero del eje de la rodilla a la línea del transporte de peso. Control de

la fase del oscilación es proporcionada independientemente por la ayuda de extensión 4E30 y cerca

ajuste de la fricción del eje.

Datos técnicos:

• Gama de la flexión de la rodilla: aproximadamente 155°, altura (centro de la rodilla - borde superior): 25 milímetros

1 componentes/pieza de servicio

(1) extensión Stop* de AXIS de la rodilla (8)

(2) tornillo de cabeza redonda de AXIS Screw* (9) (M4x6) *

(3) buje de AXIS de la rodilla (10) sección común superior

(4) 11) criados de cobre amarillo de la ayuda de extensión de Washer* (

(5) tornillo principal avellanado (M6x35) * (12) una sección común más baja

(6) pedazo de la presión

(7) Bumper*

2 descripción y función

2,1 uso

Las juntas de rodilla modulares monocentric de CHG-02S con la fricción axial ajustable deben ser utilizadas exclusivamente para la colocación prostética de amputaciones del miembro más bajo. Las juntas se recomiendan para los pacientes moderado activos que pesan menos de 100 kg/220 libras. Aceptable también para más de actividad baja.

2,2 construcción

La sección común más baja (12) es conectada con la cáscara del eje de la sección común superior por el eje de la rodilla (1). Un lubricante dentro de un buje bajo del mantenimiento (3) permite que el eje de la rodilla (1) se mueva libremente. Se acanala la cáscara del eje. La fricción de AXIS es ajustada apretando o aflojando el tornillo principal avellanado (5). La extensión común es proporcionada por una ayuda de extensión separada CHF-01.

Alineación 3

El punto inicial para la alineación correcta es determinar la línea del transporte de peso individual. Después, las medidas se transfieren a los componentes en la prótesis según las recomendaciones indicadas de la alineación (véase el diagrama).
