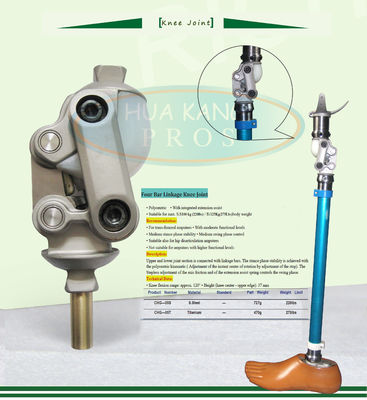

Cuatro titanio mecánico del acero inoxidable de la junta de rodilla de la junta de rodilla del acoplamiento de la barra 3R20

Policéntrico

• con ayuda de extensión integrada

• conveniente para el máximo 100 kilogramos de peso corporal

Recomendación:

• para los amputados transporte-femorales

• con los niveles funcionales moderados

• estabilidad media de la fase de la postura

• control de fase medio del oscilación

• conveniente también para los amputados del disarticulation de la cadera

• no conveniente para los amputados con niveles funcionales más altos

Descripción:

La sección común superior y más baja está conectada con las barras del acoplamiento. La estabilidad de la fase de la postura es

alcanzado con el cinemático policéntrico (ajuste del centro de la rotación instantáneo cerca

ajuste de la parada). El ajuste stepless de la fricción del eje y de la extensión

la primavera de la ayuda controla la fase del oscilación.

Datos técnicos:

• Gama de la flexión de la rodilla: aproximadamente 120°

• Altura (centro de la rodilla - borde superior): 37 milímetros

Manual

1.Description y función

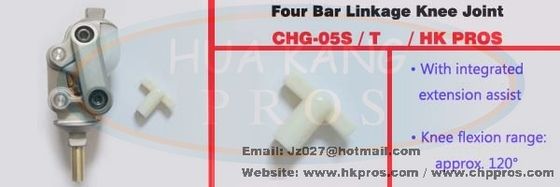

Las cuatro juntas de rodilla del acoplamiento de la barra CHG-05S/CHG-05T son juntas de rodilla policéntricas. El centro de la rotación cambia su posición, dependiente en el grado de la flexión (Fig.1). La junta proporciona un movimiento rotatorio y de translación debido a su acción policéntrica. Tan la junta cerca de las características reales de la rodilla de la gente. La gente que cabe esta clase de rodilla puede conseguir caminar bien. En la posición extendida el centro de la rotación instantáneo está situado sobre la junta y el trasero a la línea del transporte de peso, así proporcionando estabilidad de la rodilla en la fase de la postura (véase la sección 3). Durante la flexión el centro de la rotación disminuye agudamente con la flexión y de nuevo a la posición usual del eje de la rodilla de modo que el paciente pueda golpear con el pie fácilmente y sin problema del aspecto al sentarse.

2.Alignment

El punto el mirar fijamente para la alineación correcta es la determinación de la línea del transporte de peso individual y de la transferencia de estos valores a los componentes en la prótesis según las recomendaciones ilustradas de la alineación (Fig.2). La función de la junta es influenciada por la posición de las hachas. Así al proporcionar la alineación básica, las dos hachas más bajas deben crear una linea horizontal del aspecto lateral

fase 3.AdjustingStance (Fig.3)

Dé vuelta al tornillo de ajuste y varíe la posición del centro de la rotación según los requisitos individuales del paciente. Ponga el centro de la rotación adelante hacen la flexión más fácil pero disminuyen estabilidad. Inverso, ponga el centro de la estabilidad posterior del aumento de la rotación pero haga la flexión más dura. Utilice una llave de la cabeza de maleficio de 4m m. Estabilidad a la derecha del rotation=decrease de la junta (la iniciación de la flexión llega a ser más fácil). Estabilidad a la izquierda de la rotación = del aumento (la iniciación de la flexión se convierte más difícilmente).

velocidad de la fase del oscilación 4.Setting con el ajuste de la fricción de AXIS (Fig.4)

Fijando el oscilación organice la velocidad cerca ajusta la fricción del eje (resistencia al movimiento) usando la llave incluida, y el tornillo de casquillo de la vuelta usando una llave de la cabeza de maleficio de 5m m. Fricción de la rotación a la derecha = del aumento = velocidad de la fase del oscilación de la disminución. Rotación del contador-clcokwise = ajustes de la velocidad de la fase del oscilación de la fricción = del aumento de la disminución de tan poco como el^° 5 al^° 10 proporciona un cambio preceptible.

5.Regulating la fase del oscilación con el ajuste de Assit de la extensión (Fig.5)

Ajuste la tensión de la primavera para que haya ayuda de extensión dando vuelta al ajuste Screw.Use una llave de la cabeza de maleficio de 4m m. Rotación a la derecha = aumento de la rotación a la derecha la tensión de la velocidad del oscilación de la primavera = del aumento. Rotación = disminución del contador-clcokwise la tensión de la velocidad del oscilación de la primavera = de la disminución. Ajuste la tensión de la necesidad de la primavera conjuntamente con la profundidad del ajuste de la fricción del eje del tornillo de ajuste en la vivienda de la primavera no debe exceder 8m m.

datos 6.Technical

Altura 37m m de la estructura (de centro del eje al borde superior)

Altura total 108m m (pirámide de la forma a la pirámide)

^° máximo del ángulo 120^de la flexión

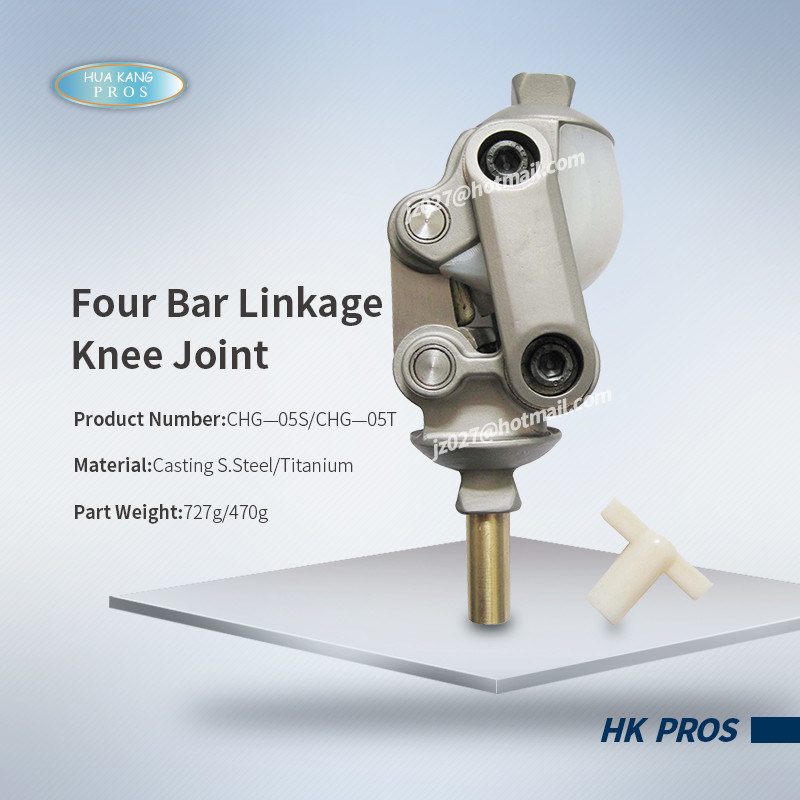

Peso CHG-05S/CHG-05T 727g/470g

7.Maintenance

1. Después de que la rodilla se haya llevado por unas semanas, los readjusments pueden necesitar ser proporcionado. Se recomienda que vean al paciente en este marco de tiempo para hacer cualquier corrección necesaria.
2. Después de que la rodilla haya sido gastada por tiempo largo, si el buje de AXIS de la rodilla tiene frazzle serio del heace e imposible recuperar la función original, puede ser devuelta al productor y el nuevo del cambio, si sin frazzle serio, aplica por favor el lubricante a los pernos del eje en los bujes cónicos (usted debe utilizar el lubricante suministrado por el productor). Cuando usted quita la barra anterior del acoplamiento, recuerde por favor la posición original de ella, aplique el lubricante después de limpiar el buje anterior de AXIS de la barra y de la rodilla del acoplamiento por el aceite o la gasolina de carbón. Recomiende aplica el lubricante anualmente.
