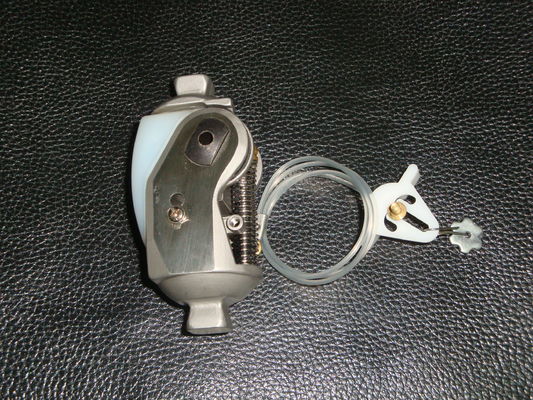

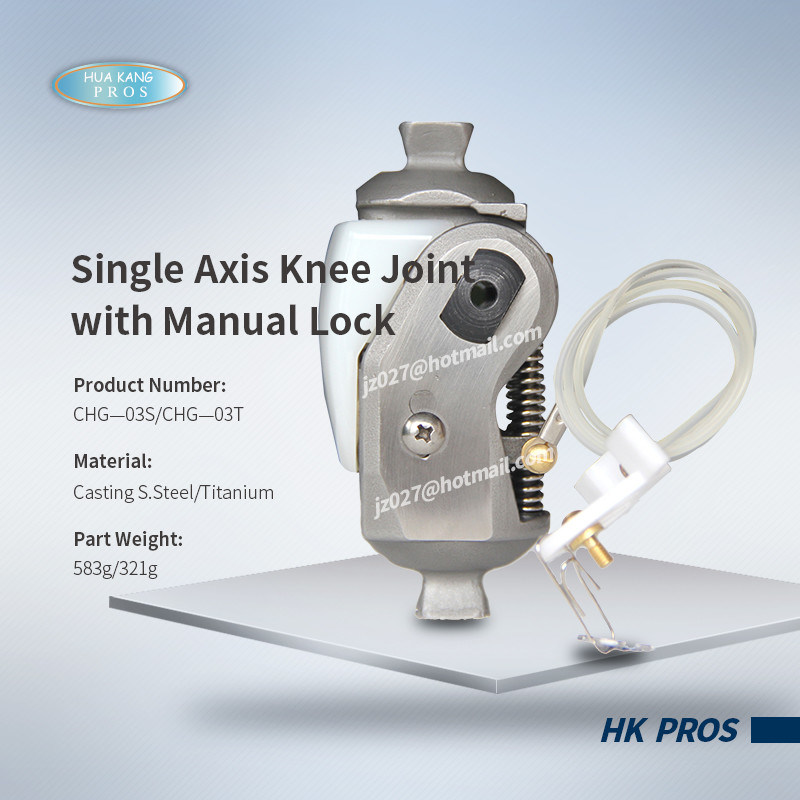

Sola junta de rodilla de AXIS con el titanio manual 3R17/3R33 del acero inoxidable de la cerradura

2 descripción y función

2,1 uso

Las juntas de rodilla modulares monocentric CHG-03S (acero inoxidable) y CHG-04T (titanio) con la cerradura manual ajustable deben ser utilizadas exclusivamente para la colocación prostética de amputaciones del miembro más bajo. Las juntas de rodilla se recomiendan para los amputados transfemoral con niveles funcionales más bajos (alta estabilidad de la fase de la postura, control de fase mínimo del oscilación) y con un peso corporal hasta 100 kg/220 libras (CHG-04S) o 125 kg/275 libras (CHG-03T). No recomendado para los pacientes con los niveles funcionales moderados y más altos. Debido a los pequeños requisitos de espacio sobre el eje es conveniente para de largo sobre niveles de la amputación de la rodilla. Además, las juntas de la rodilla de CHG-04S y de CHG-04T se pueden intercambiar con las juntas de nuestra rodilla de CHG-04S, de CHG-05S y de CHG-05T.

2,2 construcción

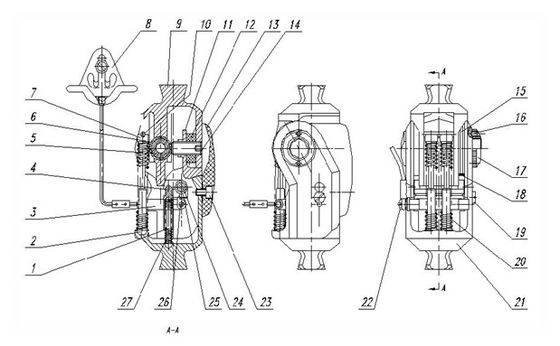

La sección común superior (9) es conectada con la sección común más baja (21) por el movimiento de AXIS (5).Mediolateral es prevenida por los transportes del pelotazo (15). El eje es un perno de tierra endurecido, de la precisión y se monta en bujes especiales. La nuez para AXIS (17) se sierra y se asegura con un tornillo de presión de la cerradura (16).

2,3 ayuda de extensión

La ayuda de extensión consiste en dos pernos de guía de primavera (7), dos viviendas de la guía de primavera (2) y dos resortes de presión (20). La función primaria de esta unidad es ayudar a la rodilla en la extensión completa que alcanza para ayudar a asegurar que la cerradura engancha.

2,4 cierre el mecanismo

Cuando la rodilla está en la extensión completa, el resorte de presión (27) fuerza la leva de la cerradura (25) en la posición contra el segmento distal de la sección común superior (9). Esto bloquea la flexión de la rodilla. La parada ajustable de la extensión (11) controla la hiperextensión de la rodilla. Cuando la manija de la cerradura (8) se tira hacia arriba, la palanca de la cerradura (3) gira la leva de la cerradura (25) hacia abajo, desbloqueando la rodilla y permitiendo que doble. En la extensión completa que alcanza de nuevo, el resorte de presión (27) fuerza la leva de la cerradura (25) nuevamente dentro de la posición que cierra la rodilla automáticamente. Si el paciente desea caminar con una rodilla libre, se diseña la manija de la cerradura (8) de modo que lleve a cabo el mecanismo de la cerradura desunido y omita la característica automática de la cerradura. En lugar de la manija de la cerradura (8) la unidad de control de la cerradura puede ser utilizada, que izquierda o correcta y para ajustable el empuje o el tirón.

Alineación 3

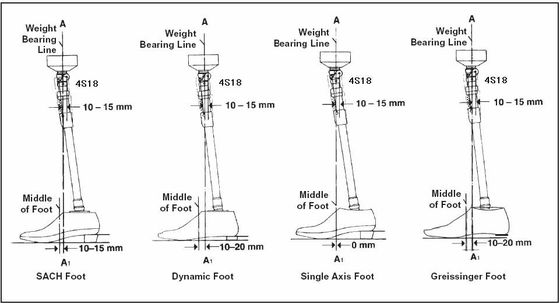

Cuando se sabe que el paciente deseará de caminar con una rodilla libre, recomendamos el alinear del CHG-04S y del CHG-04T respectivamente como usted una sola junta de rodilla normal del eje. El gráfico ilustra nuestras recomendaciones de la alineación para las juntas de la rodilla modulares de CHG-04S y de CHG-04T, cuando está utilizado con diverso tobillo/el pie de componentes. El eje posterior localizado además proporciona el alivio para el mecanismo de la cerradura durante la situación vertical.

4 ajustando la parada de la extensión

La parada de la extensión (11) se puede ajustar con el tornillo de presión (14) para controlar la cantidad de movimiento de la hiperextensión en la rodilla cuando se dedica la cerradura. Doble la junta de rodilla hasta que el tornillo de presión (14) llegue a ser accesible.

El torneado a la derecha = reduce el movimiento de la hiperextensión que da vuelta a la izquierda = movimiento de la hiperextensión de los aumentos importante:

La reducción del movimiento de la hiperextensión hace más difícil para que la cerradura enganche.

5 intercambiando la primavera de compresión (20)

5,1 retiro

Presione el Pin de guía de primavera (7) hacia abajo usando la cuchilla plana de un destornillador, hasta que desuna del Pin de AXIS (10).

5,2 instalación

Coloque la muesca del Pin de guía de primavera (7) sobre el Pin de AXIS (10). Empuje el jefe de la vivienda de la guía de primavera (2) encima y en del receptáculo en la sección común más baja (21).

Movimiento mediolateral de compensación 6

Si el juego lateral mediolateral se convierte, puede ser reducido apretando la nuez de AXIS (17). Quite el tornillo de presión de la cerradura (16) y apriete la nuez de AXIS (17). Apretar la nuez demasiado puede restringir el movimiento normal de la junta de rodilla. Esté seguro de instalar el tornillo de presión de la cerradura (16) después de que se haya hecho el ajuste. La cubierta de la espuma se utiliza con las juntas de rodilla de CHG-03S/CHG-03T.

¡!!! Atención para eliminar el ruido en la cubierta cosmética de la espuma, espray del silicón del uso. ¡No utilice el polvo de talco! El polvo de talco reduce la lubricación de las piezas mecánicas, que pueden llevar a un malfuncionamiento y aumentan así el riesgo de caer. ¡Aplique el espray del silicón directamente en las superficies de fricción de la cubierta cosmética de la espuma!

7 datos técnicos

Altura estructural (centro de la rodilla al top de la base próxima del ajuste) 37 milímetros

La garantía se aplica solamente cuando el producto se utiliza según lo previsto, sin la modificación, siguiendo las recomendaciones de todo el fabricante. Mi compañía ofrecerá una garantía extendida del producto de 2 años, si los componentes modulares han estado instalados exclusivamente que acordaban el requisito.
